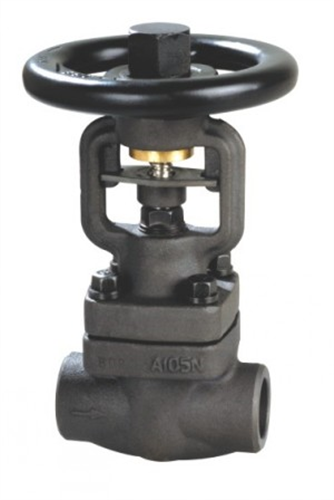

波纹管锻钢闸阀

一、产品简介：
    波纹管式锻钢闸阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰，结构形式可选用直通式，密封结构可选用软密封、硬密封，压力范围PN0.1-32Mpa，公称通径为DN15～DN600mm，材质可选用铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配。波纹管锻钢闸阀广泛适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

二、产品特点：
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；

三、产品制造标准:
设计标准 GB12234
结构长度 GB12221
连接法兰 GB9113、JB79、HG20596
试验和检验  JB/T 9092、GB/T13927

四、零部件：

 序号 名称 材质Material
    1 阀体 ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
    2 阀瓣 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
    3 阀杆 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
    4 垫片 柔性石墨+不锈钢
    5 双头螺栓 ASTM A193-B7 .A193-B8.A193-B8M
    6 六角螺母 ASTM A194-2H. A194-8. A194-8M
    7 阀盖 ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
    8 波纹管组件 ASTM A182-F304 .F316 .F321 F304L,F316L
    9 填料 柔性石墨
    10 填料压盖 ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
    11 支架 ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
    12 阀杆螺母 铜合金ZQA19-4
    13 手轮 ASTM A536- Gr.60-40-18 .A216-WCB

五、外形尺寸：

压力等级 150Lb
    口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
    in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
    L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
    H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 950
    W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
    重量（KG） 8 9 10 15 22 30 42 55 70 100 140 180 250 350 450

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由好色先生视频污的好色先生视频污阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与 订购时的产品【波纹管锻钢闸阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准好色先生视频污必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
