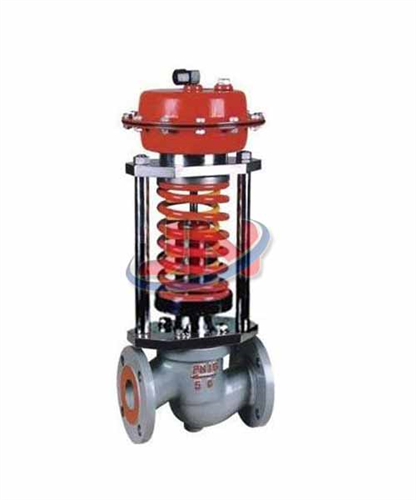

高温自力式压力调节阀

高温自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。压力分段范围细且互相交叉，调节精度高。
更新时间：2018/11/24

型号：ZZYP
类别：调节阀
价格：700
产地：温州

一、简介:
高温自力式压力调节阀一种无需外加能源，利用被调节介质自身压力变化来进行自动调节的阀门，是根据力学原理将被控介质引入执行机构产生力作用推动，控制阀芯元件上下位移达到自动调节，阀前或阀后恒压或减压的节能型产品。自力式压力调节阀最大的特点是能在无电、无气的场所工作，压力设定值在运行中可随意调整。采用快开流量特性，动作灵敏、密封性能好，广泛应用于石油、化工、电站、轻工、印染等各种工业设备中气体、液体、蒸汽等介质压力的自动控制。

二、产品特点
高温自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。压力分段范围细且互相交叉，调节精度高。压力设定值在运行期间可连续设定。对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。橡胶膜片式检测，执行机构测精度高、动作灵敏。采用压力平衡机构，使调节阀反应灵敏、控制精确。

三、产品型号：

类别	型号	类别	型号
单座压闭型	ZZYP-16～64B	单座压闭型	ZZYP-16～64K
双座压闭型	ZZYN-16～64B	双座压闭型	ZZYN-16～64K
套筒压闭型	ZZYM-16～64B	套筒压闭型	ZZYM-16～64K

四、主要零件材料：

材料代号		C(WCB)	P(304)	R(316)
主要零件	阀体	WCB(ZG230-450)	ZG1Cr18Ni9Ti(304)	ZG1Cr18Ni12Mo2Ti(316)
	阀芯、阀座	1Cr18Ni9Ti(304)	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
	阀杆	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
	膜盖	A3、A4钢涂四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	弹簧	60Si2Mn
	导向套	HPb59-1

五、主要技术参数：

公称通径DN(mm)		20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv		-	-	-	-	-	-	-	-	-	-	-
额定行程(mm)		8		10		14	20		25	40		50
允许压差(MPa)		2.5		2.0			1.6			1.0
公称压力(MPa)		1.6 4.0 6.4
流量特性		快开
压力调节范围(KPa)		15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、 280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800 780～900、880～1000、600～1500、1000～2500
调节精度(%)		±5
工作温度℃		液体≤120；气体≤80；带冷凝器和散热片≤350(适用于高温工况)
适用介质		执水、气体、蒸汽、低粘度介质
允许泄漏量	硬密封(L/h)	单座≤10-4×阀额定容量(IV级)；双座、套筒≤5×10-3阀额定容量(II级
	软密封(ml/min)	0.15		0.30		0.45	0.60	0.90	1.7	4.0		6.75
减压比	最大	10
	最小	1.25

六、外形尺寸：

公称通径(DN)			20		25	32	40	50	65	80	100	125	150	200
L		PN16、40	150		160	180	200	230	290	310	350	400	480	600
		PN64	230		230	260	260	300	340	380	430	500	550	650
B			383			512		603	862		1023	1380		1800
H	压力调节范围 MPa	15～140	475			520		540	710		780	840	880	915
		130～300	455			500		520	690		760	800	870	880
		280～500	450			490		510	680		750	790	860	870
		480～1000	445			480			670		740	780	850	860
		600～1500	445			570		600	820		890	950		1000
		1000～2500	445			570		600	820		890	950		1000
A	压力调节范围 MPa	15～140	φ280			φ308
		130～300	φ230
		280～1000	φ176						φ194			φ280
		600～2500	φ85	φ96
导压管接口螺纹			M16×15

七、尺寸图：

自力式压力调节阀_尺寸图

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由好色先生视频污的好色先生视频污阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【高温自力式压力调节阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准好色先生视频污必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
