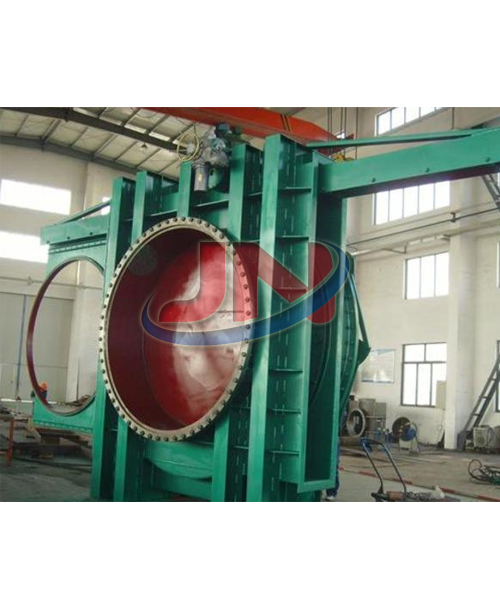

电动敞开式插板阀

电动敞开式插板阀适用于高炉除尘及冷却系统煤气进、出口管线上，作为煤气介质的可靠隔断装置，敞开式插板阀也可用于煤气加压站等其它管线上。
更新时间：2018/11/9

型号：KF943X
类别：非标阀
价格：700
产地：温州

一、原理和用途：
敞开式插板阀工作原理是通过夹紧驱动装置动作，将扭矩直接作用在主动阀杆上，使其旋转，并通过传动结构机构同时使4-6根阀杆做同步旋转(口径小为4根，口径大为6根)，阀杆上的螺纹副带动浮动座向压缩波纹管方向移动，使门板密封圈与两面阀体密封圈完全脱离。再启动行走驱动装置将门板进行水平移动，使门板的盲圈和通圈相对阀体管路位置发生更换，夹紧驱动装置再次动作，使浮动座向左阀体密封圈移动，将门板橡胶密封圈夹紧，从而完成阀门的开关动作。门板是由盲板和通圈组成。当夹紧机构松开后，门板旋转变换位置即可实现阀门开关。电动敞开式插板阀适用于高炉除尘及冷却系统煤气进、出口管线上，作为煤气介质的可靠隔断装置，敞开式插板阀也可用于煤气加压站等其它管线上。

二、结构特点：
1、敞开式插板阀的阀体采用框架式结构，
2、密封副部位采用不锈钢与橡胶密封，密封可靠，寿命长。
3、敞开式插板阀采用弹簧夹紧机构，同步性好。
4、敞开式插板阀密封圈装在阀板上，便于更换。
5、增加了水冷机构的冶金阀门，最高耐温可达450℃，尤其适用干法除尘系统。
6、配有多种驱动方式可供选择，液动、电动可实现计算机程序控制。

三、主要性能参数：

型号	DYLVD、DLVD
公称压力	0.05 MPa
壳休试验压力	0.075 MPa
驱动方式	电液动或电动
电源电压	380V 50.Hz
介质流速	28m/s
适用温度（℃）	350
适用介质	固体物料、晶体料等、空气、烟气

四、零部件材料：

零件名称	阀体	阀板	阀杆	螺栓	手轮
材料	Q235-A	Q235-A	45#	20#钢	QT450

五、主要外形及连接尺寸：

n-Φd

M-ΦK

电动功率

质量（Kg）

走板

夹板

PN0.05/0.10

PN0.15/0.25

400

540

495

600

16-22

1300

350

2210

500

4-23

1.1

1.5

880

960

450

595

550

600

16-22

1520

400

2400

500

4-23

1.1

1.5

980

1060

500

645

600

20-26

1600

450

2540

500

4-23

1.1

1.5

1050

1180

600

755

705

800

24-26

1750

500

2720

900

8-23

1.1

1.5

1150

1280

700

860

810

800

24-30

1884

720

2815

950

8-23

1.1

1.5

1210

1320

800

975

920

800

24-30

1970

800

3115

1045

8-23

1.5

2.2

1450

1600

900

1075

1020

800

24-30

2086

880

3640

1250

8-23

2.2

1840

2050

1000

1175

1120

800

28-30

2250

960

3940

1250

8-23

2.2

2180

2450

1200

1375

1320

1200

32-30

2837

1165

5930

1060

8-33

1.1

1.5

2600

2800

1400

1575

1520

1200

36-30

3057

1285

6530

1400

8-33

1.1

1.5

3250

3550

1600

1790

1730

1200

40-30

3257

1385

7130

1560

8-33

1.5

2.2

4350

4750

1800

1990

1930

1400

44-30

3400

1428

7730

1750

8-33

2.2

5100

5600

2000

2190

2130

1400

48-30

4010

1850

8400

1800

8-33

2.2

5760

6250

2200

2405

2340

1600

52-30

4110

1950

9050

1900

8-33

2.2

7050

7750

2400

2605

2540

1600

56-33

4365

2050

9600

2360

8-33

2.2

8250

9050

2600

2805

2740

1800

60-33

4375

2141

8567

2332

8-36

2.2

9700

10500

2800

2960

3030

1800

64-36

4554

2280

8925

2532

8-36

2.2

12000

13200

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由好色先生视频污的好色先生视频污阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【电动敞开式插板阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准好色先生视频污必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
