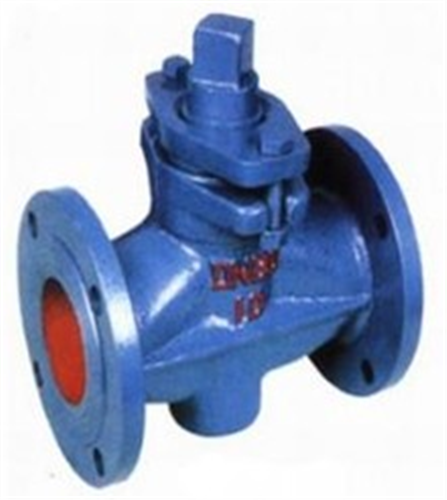

二通旋塞阀

二通旋塞阀：手动、法兰连接、填料密封直通式结构，旋塞密封面材料为灰铸铁（X43W-10）、铸铜（X43T-10），公称压力 PN10、阀体材料为灰铸铁的旋塞阀。适用于工作压力小于 1.0MPa，温度低于 100℃ 的水、蒸汽、油品等介质的管路上作启闭用。
更新时间：2018/11/7

型号：X43W
类别：二通旋塞阀
价格：700
产地：温州

一、简介：
二旋塞阀的结构简单，开关迅速，流体阻力小，角行程操作快。在事故等紧急状态下，能快速连通或切断管路。与闸阀、好色先生TV官方下载相比，操作更灵活，开关更迅速。旋塞阀是用带通孔的塞体作为启闭件，塞体随阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体（也又圆柱体），与阀体的圆锥孔面配合组成密封副。

二、安装与维护应注意以下事项：
1、要留有阀柄旋转的位置
2、不能用作节流。
3、带传动机构的球阀应直立安装。

三、性能参数：

型号	PN	工作压力/MPa	适用温度/℃	适用介质
X43W-10	10	1.0	≤100	油品
X43T-10	10	1.0	≤200	水、蒸汽

四、二通旋塞阀压力介质：

型号

公称压力 PN （ MPa ）

试验压力 PS （ MPa ）

适用介质

工作温度（ ℃ ）

壳体

密封

X43W-1.0

1.0

1.5

1.1

煤气、油品

≤100

五、二通旋塞阀主要零部件材料：

型号	材料
型号	阀体	填料	旋塞
X43W-10	灰铸铁	石棉绳	灰铸铁
X43T-10	灰铸铁	石棉绳	铸铜

六、二通旋塞阀外形尺寸：

型号	公称通径 DN （ mm ）	尺寸（ mm ）
型号	公称通径 DN （ mm ）	L	D	D1	D2	f	b	z-φd	□s	h	H
X43W-1.0	15	80	95	65	45	2	14	4-φ14	14	26	99
	20	90	105	75	55	2	16	4-φ14	14	34	124
	25	110	115	85	65	2	16	4-φ14	17	38	133
	32	115	135	100	78	2	18	4-φ18	18	45	152
	40	150	145	110	85	3	18	4-φ18	26	55	212
	50	170	160	125	100	3	20	4-φ18	28	74	260
	65	220	180	145	120	3	20	4-φ18	32	82	295
	80	250	195	160	135	3	22	4-φ18	40	95	327
	100	300	215	180	155	3	26	8-φ18	45	135	425
	125	350	245	210	185	3	24	8-φ18	54	154	482
	150	400	280	240	210	3	24	8-φ23	62	172	512
	200	450	335	295	265	3	24	8-φ23	75	195	605
	250	530	390	350	320	3	28	12-φ23	85	230	660
	300	580	440	400	368	4	30	12-φ23	100	263	760

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由好色先生视频污的好色先生视频污阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【二通旋塞阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准好色先生视频污必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
